功率電感如何選型

文章出處：作者：人氣：-發表時間：2019-04-15 17:18:00

首先看功率電感的使用場合，如在何種回路上，一般功率電感可用于DC-DC電源回路、音頻電源回路、CPU電路等回路上;

最后根據產品尺寸、焊盤等選擇相應尺寸的功率電感。

根據電路的設計選擇合適的電感值，如在DC-DC回路上，功率電感主要作用是儲能和濾波。

一般大的感量對應強的濾波特性，但同時大感量會增加電感的RDC。

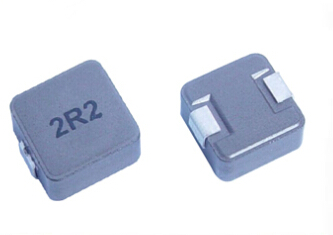

功率電感

影響電感的額定電流和響應速率，因此要合理選擇感量。

如果是DC-DC回路，要求功率電感的自諧頻率要大于回路的頻率;

根據回路電流的大小選擇功率電感，功率電感一般有兩種電流。

直流重疊電流及溫升許容電流，在選型時，需要以其中較小的作為額定電流值。

此文關鍵字：功率電感貼片電感電感廠家
