疊層陶瓷電容最為常見的失效模式斷裂
疊層陶瓷電容最為常見的失效模式斷裂
由于疊片陶瓷電容器直接焊接在電路板上，直接承受來自電路板的各種機械應力，而引線式陶瓷電容器則可以通過引腳吸收來自電路板的機械應力。由于熱膨脹系數不同或電路板彎曲所造成的機械應力將是疊片陶瓷電容器斷裂的最主要因素。疊片陶瓷電容器機械斷裂的防止方法主要有，盡可能地減少電路板的彎曲，減小陶瓷貼片電容在電路板上的應力。減小疊片陶瓷電容器與電路板的熱膨脹系數的差異而引起的機械應力。
疊片陶瓷電容器最常見的失效是斷裂，這是疊片陶瓷電容器自身介質的脆性決定的。
由于疊片陶瓷電容器直接焊接在電路板上，直接承受來自電路板的各種機械應力，而引線式陶瓷電容器則可以通過引腳吸收來自電路板的機械應力。
因此，對于疊片陶瓷電容器來說，由于熱膨脹系數不同或電路板彎曲所造成的機械應力將是疊片陶瓷電容器斷裂的最主要因素。
疊片陶瓷電容器機械斷裂后，斷裂處的電極絕緣間距將低于擊穿電壓，會導致兩個或多個電極之間的電弧放電而徹底損壞疊片陶瓷電容器。
疊片陶瓷電容器機械斷裂的防止方法主要有：盡可能地減少電路板的彎曲，減小陶瓷貼片電容在電路板上的應力。
減小疊片陶瓷電容器與電路板的熱膨脹系數的差異而引起的機械應力。
推薦產品

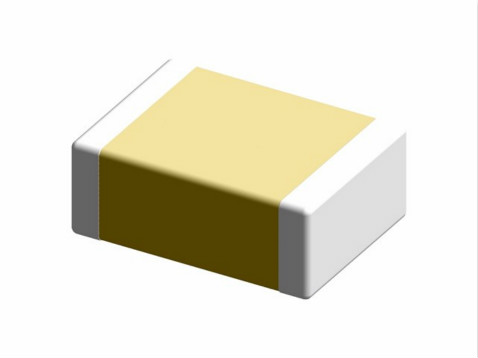

- 貼片電容
